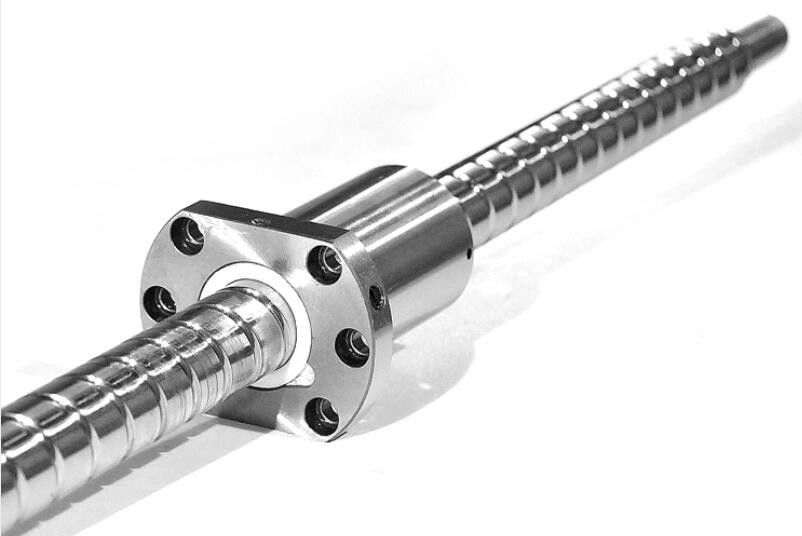

Περιγραφή προϊόντος:
Προκειμένου να βελτιωθεί η ακρίβεια εργασίας του συστήματος τροφοδοσίας, ο μηχανισμός σφαιρικής βίδας πρέπει να έχει υψηλή ακαμψία μετάδοσης.Εκτός από την αύξηση της ακαμψίας της ίδιας της σφαιρικής βίδας, ο μηχανισμός του σφαιρικού κοχλία πρέπει να σχεδιαστεί με μια αρκετά άκαμπτη δομή στήριξης και να τοποθετηθεί σωστά.Οι παράγοντες που επηρεάζουν την ακαμψία της δομής στήριξης περιλαμβάνουν την ακαμψία του εδράνου, την περιοχή επαφής μεταξύ του εδράνου και της δομής του μηχανήματος και την ακαμψία του ρουλεμάν.
Η σφαιρική βίδα είναι συνήθως εξοπλισμένη με ειδικό ρουλεμάν στήριξης για τη βίδα, με γωνία επαφής 60 °.Αυτό το ρουλεμάν έχει μεγάλη φέρουσα ικανότητα, χαμηλή ταχύτητα και υψηλή ακρίβεια.Γενικά, τα ρουλεμάν πρέπει να συνδυάζονται κατά την εγκατάσταση.Η συγκεκριμένη μέθοδος σύζευξης θα πρέπει να καθοριστεί με βάση τη χρήση της εργαλειομηχανής και τα δύο άκρα της σφαιρικής βίδας συνδέονται μέσω ρουλεμάν και εδράνων ρουλεμάν και στη συνέχεια συνδέονται μέσω εδράνων και εξοπλισμού ρουλεμάν.Το βιδωτό παξιμάδι συνδέεται με την έδρα του παξιμαδιού μέσω φλάντζες, κλειδιών ή σπειρωμάτων.Αφού τοποθετήσετε ρουλεμάν και στα δύο άκρα της βιδωτής ράβδου, στερεώστε τα ρουλεμάν με συνδετήρες ή παξιμάδια ασφάλισης.Όταν η σφαιρική βίδα λειτουργεί, θα παράγει αξονική δύναμη και απαιτεί ρουλεμάν που μπορούν να αντέξουν την αξονική ώθηση.
Αρκεί η γενική σφαιρική βίδα, η χρήση ρουλεμάν γωνιακής επαφής.Τοποθετήστε τα ρουλεμάν "πρόσωπο με πρόσωπο" στα δύο άκρα του άξονα στήριξης της σφαιρικής βίδας.Εάν πρόκειται για εξειδικευμένη βιδωτή ράβδο για ειδικό εξοπλισμό και εάν το εγχειρίδιο εγκατάστασης του εξοπλισμού απαιτεί τη χρήση εξειδικευμένων ρουλεμάν, τότε συναρμολογήστε σύμφωνα με τις σχετικές οδηγίες.
Χαρακτηριστικά:
Μια σφαιρική βίδα χαρακτηρίζεται από την υψηλή απόδοση, τη χαμηλή άνοδο της θερμοκρασίας, την υψηλή ακρίβεια, την υψηλή ταχύτητα, την υψηλή ακαμψία, την υψηλή αναστρεψιμότητα, τη χαμηλή συντήρηση και τη μεγάλη διάρκεια ζωής.
Η απόδοση του προϊόντος είναι πάνω από 90% και η ανώτερη ποιότητα επιφάνειας και το αυστηρό μέγεθος της μπάλας μειώνουν την τριβή μεταξύ της μπάλας και της πίστας.Το ζεύγος κοχλιωτής κίνησης επιτυγχάνει επίσης υψηλή ακρίβεια τοποθέτησης λόγω της μικρής αύξησης της θερμοκρασίας και της εκ των προτέρων σύσφιξης και εξάλειψης του διάκενου.
Ο εξαιρετικός σχεδιασμός και η κατασκευή επιτρέπουν στο μηχάνημα να λειτουργεί σε υψηλές ταχύτητες άνω των 60M/min ενώ έχει επίσης ισχυρή ακαμψία, χάρη στην προσύσφιξη και την εξάλειψη του διάκενου.Έχει χαμηλές απαιτήσεις συντήρησης, με ειδική συσκευή πρόληψης σκόνης στο άκρο του παξιμαδιού και γενική φροντίδα κατά τη λειτουργία.
Η μεγάλη διάρκεια ζωής οφείλεται στην επεξεργασία των υλικών της ράβδου και του παξιμαδιού με ειδικά υλικά, παράλληλα με μια επιφανειακή σκληρότητα HRC62 της βίδας (χάλυβας υψηλής περιεκτικότητας σε άνθρακα) και του παξιμαδιού (κράμα χάλυβα).
Τεχνικές παράμετροι:
| Παράμετροι |
Λεπτομέριες |
| Μέθοδος εργασίας |
Περιστροφή κατά την αξονική κίνηση |
| Στατικό φορτίο |
595 τόνοι |
| Μέθοδος επιστροφής |
Τύπος αυλάκωσης άκρου και μέσης |
| Τύπος αυλάκωσης μέσης |
Μέταλλο, κατάλληλο για βαρύ φορτίο |
| Διάμετρος οπής εγκατάστασης |
11-17,5 χλστ |
| Μήκος |
Μέγ.10μ |
| Διάμετρος |
12--50mm |
| Δυναμική χωρητικότητα φορτίου |
126 τόνοι |
| Επιστροφή μπλοκ τερματισμού |
Πλαστικό, κατάλληλο για υψηλή ταχύτητα |
| Δομή |
Άξονας, βιδωτό παξιμάδι και ρουλεμάν |
| Βίδα ρουλεμάν |
Ναί |
| Βιδωτός άξονας με παξιμάδι φλάντζας |
Ναί |
| Βίδα γραμμικής κίνησης |
Ναί |
Εφαρμογές:
Οι σφαιρικές βίδες χρησιμοποιούνται ευρέως σε μια ποικιλία βιομηχανικών, ηλεκτρονικών μηχανημάτων και μηχανημάτων μετάδοσης.Τα μηχανήματα που χρησιμοποιούνται συνήθως περιλαμβάνουν:
- Βιομηχανικά μηχανήματα: κέντρο κατεργασίας CNC, τόρνος CNC, κρεβάτι CNC, μηχανή κοπής καλωδίων CIC, μηχανή διάτρησης CNC, μηχανή φρεζαρίσματος, εξοπλισμός επεξεργασίας λέιζερ, μηχανή σήμανσης, μηχανή χάραξης CNC, μηχανή έλξης μηχανή συσκευασίας IC, μηχανή κατεργασίας εκκένωσης CIC, λείανση CWC μηχανή, μηχανήματα γυαλιού, μηχανήματα κλωστοϋφαντουργίας, μηχανήματα επεξεργασίας ξύλου, μηχανήματα εκτύπωσης και συσκευασίας, μηχανήματα πετρελαίου, μηχανήματα μεταλλουργίας, μηχανήματα καπνού.
- Ηλεκτρονικά Μηχανήματα: Ρομποτικός βραχίονας, μηχανήματα δοκιμών, εξοπλισμός μέτρησης, πλατφόρμα XY, ιατρικός εξοπλισμός, εξοπλισμός αυτοματισμού εργοστασίων.
- Μηχανήματα μετάδοσης: Εξοπλισμός θερμικής επεξεργασίας μετάλλων, εξοπλισμός πυρηνικής αντίδρασης, ενεργοποιητές.
- Αεροδιαστημική βιομηχανία: Ενεργοποιητής πτερυγίων αεροσκαφών, ενεργοποιητής καθίσματος, εξοπλισμός εγκατάστασης αεροδρομίου, ενεργοποιητής κεραίας ραδιοφώνου, έλεγχος θυρών και παραθύρων, έλεγχος ιατρικού κρεβατιού, εξοπλισμός στάθμευσης, ενεργοποιητής εργαλειομηχανών.
Οι σφαιρικές βίδες είναι απαραίτητο ηλεκτρονικό εξάρτημα σε μια ποικιλία μηχανημάτων λόγω της υψηλής ακρίβειας και της αποτελεσματικής λειτουργίας τους.Έχουν γίνει αναπόσπαστο μέρος της μηχατρονικής παραγωγής.
Προσαρμογή:
Οδηγοί γραμμικής κίνησης
- Κατασκευές: Άξονας, Βιδωτό Παξιμάδι και Ένσφαιρο Ρουλεμάν
- Δομή σφαίρας βίδας: Υψηλή ταχύτητα και βαρύ φορτίο
- Ακαμψία: 1314N/um - 4956N/um
- Επιστροφή τελικού μπλοκ: Πλαστικό, κατάλληλο για υψηλή ταχύτητα
- Στατικό φορτίο: 595 τόνοι
- Λέξεις-κλειδιά: Άξονας σφαιρικής βίδας με παξιμάδι φλάντζας, βίδα με ρουλεμάν, υψηλή ταχύτητα και βαρύ φορτίο, ακαμψία, επιστροφή τελικού μπλοκ, ικανότητα στατικού φορτίου
Συσκευασία και αποστολή:
Συσκευασία και αποστολή για οδηγούς γραμμικής κίνησης:
Οι οδηγοί γραμμικής κίνησης πρέπει να συσκευάζονται με ασφάλεια για αποστολή.Όλα τα εξαρτήματα πρέπει να προστατεύονται και να στερεώνονται καλά στην αρχική συσκευασία ή σε ένα ασφαλές κουτί.Η συσκευασία θα πρέπει να φέρει ετικέτα με αυτοκόλλητο «Εύθραυστο» και να επισυνάπτονται τα κατάλληλα έγγραφα αποστολής.
Για διεθνείς αποστολές, η συσκευασία θα πρέπει να φέρει τις σωστές ετικέτες και έγγραφα τελωνείου.Θα πρέπει να παρέχεται ένας αριθμός παρακολούθησης για να διασφαλιστεί ότι το δέμα μπορεί να παρακολουθείται κατά τη μεταφορά.
