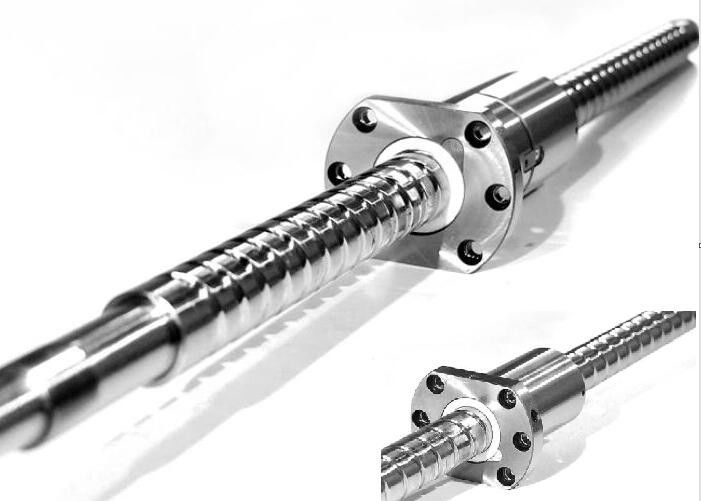

να υπομείνει 1250mm χαμηλού θορύβου άξονας βιδών σφαιρών με το καρύδι φλαντζών

Περιγραφή προϊόντος:

Η σφαιρική βίδα είναι ένα ευρέως χρησιμοποιούμενο εξάρτημα μετάδοσης κίνησης τόσο σε εργαλεία όσο και σε μηχανήματα ακριβείας.Η κύρια λειτουργία του είναι να μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση ή τη ροπή σε αξονική επαναλαμβανόμενη δύναμη, ενώ διαθέτει επίσης τα χαρακτηριστικά υψηλής ακρίβειας, αναστρεψιμότητας και απόδοσης.Λόγω της μικρής τους αντοχής στην τριβή, οι σφαιρικές βίδες χρησιμοποιούνται ευρέως σε διάφορους βιομηχανικούς εξοπλισμούς και όργανα ακριβείας.

Τα ρουλεμάν είναι ένα σημαντικό στοιχείο στον σύγχρονο μηχανολογικό εξοπλισμό.Η κύρια λειτουργία του είναι να υποστηρίζει το μηχανικό περιστρεφόμενο σώμα, να μειώνει τον συντελεστή τριβής κατά την κίνησή του και να διασφαλίζει την ακρίβεια περιστροφής του.Η σφαιρική βίδα είναι συνήθως εξοπλισμένη με ειδικό ρουλεμάν στήριξης για τη βίδα, με γωνία επαφής 60°.Αυτό το ρουλεμάν έχει μεγάλη φέρουσα ικανότητα, χαμηλή ταχύτητα και υψηλή ακρίβεια.Γενικά, τα ρουλεμάν πρέπει να συνδυάζονται κατά την εγκατάσταση.Η συγκεκριμένη μέθοδος σύζευξης θα πρέπει να καθορίζεται με βάση τη χρήση της εργαλειομηχανής.

Προκειμένου να βελτιωθεί η ακρίβεια εργασίας του συστήματος τροφοδοσίας, ο μηχανισμός σφαιρικής βίδας πρέπει να έχει υψηλή ακαμψία μετάδοσης.Εκτός από την αύξηση της ακαμψίας της ίδιας της σφαιρικής βίδας, ο μηχανισμός του σφαιρικού κοχλία πρέπει να σχεδιαστεί με μια αρκετά άκαμπτη δομή στήριξης και να τοποθετηθεί σωστά.Οι παράγοντες που επηρεάζουν την ακαμψία της δομής στήριξης περιλαμβάνουν την ακαμψία του εδράνου, την περιοχή επαφής μεταξύ του εδράνου και της δομής του μηχανήματος και την ακαμψία του ρουλεμάν.

Αρκεί η γενική σφαιρική βίδα, η χρήση ρουλεμάν γωνιακής επαφής.Τοποθετήστε τα ρουλεμάν "πρόσωπο με πρόσωπο" στα δύο άκρα του άξονα στήριξης της σφαιρικής βίδας.Εάν πρόκειται για εξειδικευμένη βιδωτή ράβδο για ειδικό εξοπλισμό και εάν το εγχειρίδιο εγκατάστασης του εξοπλισμού απαιτεί τη χρήση εξειδικευμένων ρουλεμάν, τότε συναρμολογήστε σύμφωνα με τις σχετικές οδηγίες.

Στη φέρουσα ικανότητα του σφαιρικού κοχλία, τόσο ακτινικά όσο και αξονικά φορτία υπάρχουν ταυτόχρονα και θα πρέπει να λαμβάνεται υπόψη η επιλογή των ρουλεμάν.Τα κοινά χρησιμοποιούμενα ρουλεμάν που μπορούν να αντέξουν το φορτίο ταυτόχρονα περιλαμβάνουν ρουλεμάν γωνιακής επαφής και κωνικά ρουλεμάν κυλίνδρων.Η πρώτη εστιάζει σε ξηρό ελαφρύ φορτίο και πεδία υψηλής ταχύτητας, ενώ η δεύτερη σε βαρύ φορτίο και καταστάσεις χαμηλής ταχύτητας.Πρέπει να σημειωθεί ότι οι δύο παραπάνω τύποι ρουλεμάν χρησιμοποιούνται γενικά σε ζεύγη και τοποθετούνται σε σχέση μεταξύ τους (πρόσωπο με πρόσωπο ή πλάτη με πλάτη), γεγονός που μπορεί να περιορίσει την αξονική κίνηση της βιδωτής ράβδου.

Οδηγίες εγκατάστασης για ρουλεμάν με βίδες:

• Χρησιμοποιώντας το χιτώνιο εγκατάστασης, η διάμετρος του χιτωνίου είναι ίδια με τον εσωτερικό δακτύλιο του ρουλεμάν και το υλικό μπορεί να είναι αλουμίνιο ή χάλκινο χιτώνιο για να πιέσει μέσα τον εσωτερικό δακτύλιο. Εάν η ανοχή είναι σφιχτή ή η εφαρμογή παρεμβολής είναι σφιχτή, το ρουλεμάν πρέπει να θερμαίνεται.
• Προσέξτε να παρατηρήσετε τη γωνία επαφής του βέλους ή του στοιχείου κύλισης μέσα στο ρουλεμάν στην πλήρη θέση του.Γενικά, συνδυάζεται πλάτη με πλάτη ή πρόσωπο με πρόσωπο και τέλος βιδώνει το παξιμάδι ασφάλισης.Ο οπισθοανακλαστήρας πρέπει να δίνει προσοχή στη θέση του παξιμαδιού στερέωσης.Μόλις κλειδωθεί, δεν μπορεί να χαλαρώσει, διαφορετικά θα έχει μεγαλύτερο αντίκτυπο στην ακρίβεια της μετάδοσης.

Χαρακτηριστικά:

Η σφαιρική βίδα διαθέτει υψηλή απόδοση, με εξοπλισμό δοκιμών και διαδικασία ποιοτικού ελέγχου που εξασφαλίζουν απόδοση προϊόντος άνω του 90%.Η χαμηλή άνοδος της θερμοκρασίας του αποδίδεται στην ανώτερη ποιότητα επιφάνειας της τροχιάς με βίδα μπάλα και στο αυστηρό μέγεθος της μπάλας που εξασφαλίζει τη χαμηλότερη τριβή μεταξύ της σφαίρας και της τροχιάς.

Το προ-σφίξιμο και η εξάλειψη του διακεκομμένου οδηγούν στο ζεύγος βιδωτών να επιτυγχάνει υψηλή ακρίβεια τοποθέτησης.Ο εξαιρετικός σχεδιασμός και η σχολαστική κατασκευή επιτρέπουν σε αυτό το μηχάνημα να λειτουργεί αξιόπιστα σε υψηλές ταχύτητες άνω των 60M/min.Επιπλέον, η ακαμψία βελτιώνεται στη βιδωτή ράβδο και στο παξιμάδι μέσω της επεξεργασίας με εξαιρετικά υλικά και προ-σφίξιμο και εξάλειψη διάκενου.

Λόγω της απουσίας ιξώδους τριβής μεταξύ της βίδας και του παξιμαδιού, εξαλείφεται το φαινόμενο ερπυσμού στο κιβώτιο ταχυτήτων.Επιπλέον, έχει σχεδιαστεί μια ειδική συσκευή προστασίας από τη σκόνη στο άκρο του παξιμαδιού και απαιτείται γενική συντήρηση κατά τη λειτουργία.Τέλος, εξασφαλίζεται μεγάλη διάρκεια ζωής χάρη στον αυστηρό έλεγχο του υλικού και της επιφανειακής σκληρότητας HRC62 της βίδας (ατσάλι υψηλής περιεκτικότητας σε άνθρακα) και του παξιμαδιού (κράμα χάλυβα).

Τεχνικές παράμετροι:

Εφαρμογές:

Οι χρήσεις σφαιρικών βιδών έχουν ένα ευρύ φάσμα εφαρμογών στον τομέα των βιομηχανικών μηχανημάτων, όπως κέντρα κατεργασίας CNC, τόρνοι CNC, κρεβάτια CNC, μηχανές κοπής σύρματος CNC, μηχανές διάτρησης CNC, μηχανές φρεζαρίσματος, εξοπλισμός επεξεργασίας λέιζερ, μηχανές σήμανσης, μηχανές χάραξης CNC , μηχανήματα σχεδίασης, μηχανές συσκευασίας IC, μηχανές κατεργασίας εκκένωσης CNC, μηχανές λείανσης CWC, μηχανήματα γυαλιού, μηχανήματα κλωστοϋφαντουργίας, μηχανήματα επεξεργασίας ξύλου, μηχανήματα εκτύπωσης και συσκευασίας, μηχανήματα πετρελαίου, μηχανήματα μεταλλουργίας και μηχανήματα καπνού.

Επιπλέον, οι σφαιρικές βίδες μπορούν επίσης να χρησιμοποιηθούν σε ηλεκτρονικά μηχανήματα, όπως ρομποτικοί βραχίονες, μηχανήματα δοκιμών, εξοπλισμός μέτρησης, πλατφόρμες XY, ιατρικός εξοπλισμός και άλλος εξοπλισμός αυτοματισμού εργοστασίων.Τα μηχανήματα μετάδοσης όπως ο εξοπλισμός θερμικής επεξεργασίας μετάλλων, ο εξοπλισμός πυρηνικής αντίδρασης και οι ενεργοποιητές επωφελούνται επίσης από τη χρήση σφαιρικών βιδών.Στην αεροδιαστημική βιομηχανία, οι σφαιρικές βίδες χρησιμοποιούνται συνήθως σε ενεργοποιητές πτερυγίων αεροσκαφών, ενεργοποιητές καθισμάτων, εξοπλισμό εγκατάστασης αεροδρομίου και ενεργοποιητές κεραίας ραδιοφώνου.

Τέλος, οι σφαιρικές βίδες χρησιμοποιούνται επίσης ευρέως στον έλεγχο πόρτας-παραθύρου, στον έλεγχο ιατρικών κρεβατιών και στον εξοπλισμό χώρων στάθμευσης.Συμπερασματικά, η χρήση σφαιρικών βιδών ισχύει για πολυάριθμα μηχανήματα και εξοπλισμό από διαφορετικές βιομηχανίες.

Προσαρμογή:
