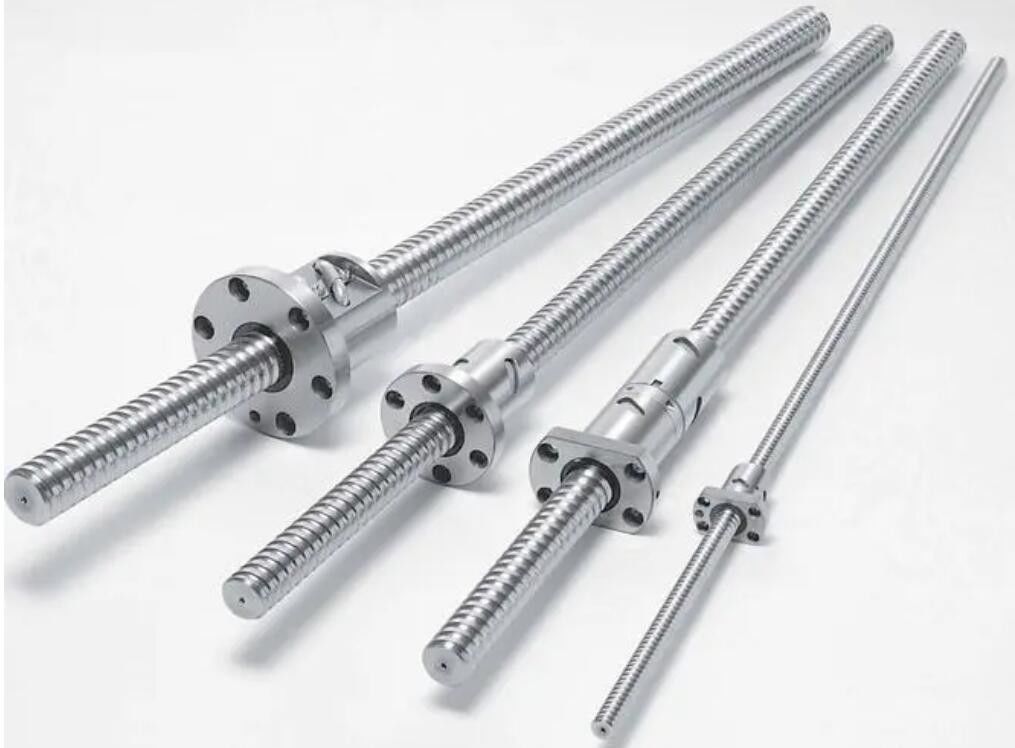

Guideways επιστροφής πλαστικά γραμμικά κινήσεων φραγμών τελών με την επιστροφής μέθοδο τύπων αυλακιού μέσης

Περιγραφή προϊόντος:

Η σφαιρική βίδα είναι ένα ευρέως χρησιμοποιούμενο εξάρτημα μετάδοσης κίνησης τόσο σε εργαλεία όσο και σε μηχανήματα ακριβείας.Η κύρια λειτουργία του είναι να μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση ή τη ροπή σε αξονική επαναλαμβανόμενη δύναμη, ενώ διαθέτει επίσης τα χαρακτηριστικά υψηλής ακρίβειας, αναστρεψιμότητας και απόδοσης.Λόγω της μικρής τους αντίστασης στην τριβή, οι σφαιρικές βίδες χρησιμοποιούνται ευρέως σε διάφορους βιομηχανικούς εξοπλισμούς και όργανα ακριβείας.

Τα ρουλεμάν είναι ένα σημαντικό στοιχείο στον σύγχρονο μηχανολογικό εξοπλισμό.Η κύρια λειτουργία του είναι να υποστηρίζει το μηχανικό περιστρεφόμενο σώμα, να μειώνει τον συντελεστή τριβής κατά την κίνησή του και να διασφαλίζει την ακρίβεια περιστροφής του.Η σφαιρική βίδα είναι συνήθως εξοπλισμένη με ειδικό ρουλεμάν στήριξης για τη βίδα, με γωνία επαφής 60 °.Αυτό το ρουλεμάν έχει μεγάλη φέρουσα ικανότητα, χαμηλή ταχύτητα και υψηλή ακρίβεια.Γενικά, τα ρουλεμάν πρέπει να συνδυάζονται κατά την εγκατάσταση.Η συγκεκριμένη μέθοδος σύζευξης θα πρέπει να καθοριστεί με βάση τη χρήση της εργαλειομηχανής και τα δύο άκρα της σφαιρικής βίδας συνδέονται μέσω ρουλεμάν και εδράνων ρουλεμάν και στη συνέχεια συνδέονται μέσω εδράνων και εξοπλισμού ρουλεμάν.Το βιδωτό παξιμάδι συνδέεται με την έδρα του παξιμαδιού μέσω φλάντζες, κλειδιών ή σπειρωμάτων.Αφού τοποθετήσετε ρουλεμάν και στα δύο άκρα της βιδωτής ράβδου, στερεώστε τα ρουλεμάν με συνδετήρες ή παξιμάδια ασφάλισης.Όταν η σφαιρική βίδα λειτουργεί, θα παράγει αξονική δύναμη και απαιτεί ρουλεμάν που μπορούν να αντέξουν την αξονική ώθηση.

Προκειμένου να βελτιωθεί η ακρίβεια εργασίας του συστήματος τροφοδοσίας, ο μηχανισμός σφαιρικής βίδας πρέπει να έχει υψηλή ακαμψία μετάδοσης.Εκτός από την αύξηση της ακαμψίας της ίδιας της σφαιρικής βίδας, ο μηχανισμός του σφαιρικού κοχλία πρέπει να σχεδιαστεί με μια αρκετά άκαμπτη δομή στήριξης και να τοποθετηθεί σωστά.Οι παράγοντες που επηρεάζουν την ακαμψία της δομής στήριξης περιλαμβάνουν την ακαμψία του εδράνου, την περιοχή επαφής μεταξύ του εδράνου και της δομής του μηχανήματος και την ακαμψία του ρουλεμάν.

Αρκεί η γενική σφαιρική βίδα, η χρήση ρουλεμάν γωνιακής επαφής.Τοποθετήστε τα ρουλεμάν "πρόσωπο με πρόσωπο" στα δύο άκρα του άξονα στήριξης της σφαιρικής βίδας.Εάν πρόκειται για εξειδικευμένη βιδωτή ράβδο για ειδικό εξοπλισμό και εάν το εγχειρίδιο εγκατάστασης του εξοπλισμού απαιτεί τη χρήση εξειδικευμένων ρουλεμάν, τότε συναρμολογήστε σύμφωνα με τις σχετικές οδηγίες.

Στη φέρουσα ικανότητα του σφαιρικού κοχλία, τόσο ακτινικά όσο και αξονικά φορτία υπάρχουν ταυτόχρονα και θα πρέπει να λαμβάνεται υπόψη η επιλογή των ρουλεμάν.Τα κοινά χρησιμοποιούμενα ρουλεμάν που μπορούν να αντέξουν το φορτίο ταυτόχρονα περιλαμβάνουν ρουλεμάν γωνιακής επαφής και κωνικά ρουλεμάν κυλίνδρων.Η πρώτη εστιάζει σε ξηρό ελαφρύ φορτίο και πεδία υψηλής ταχύτητας, ενώ η δεύτερη σε βαρύ φορτίο και καταστάσεις χαμηλής ταχύτητας.Πρέπει να σημειωθεί ότι οι δύο παραπάνω τύποι ρουλεμάν χρησιμοποιούνται γενικά σε ζεύγη και τοποθετούνται σε σχέση μεταξύ τους (πρόσωπο με πρόσωπο ή πλάτη με πλάτη), γεγονός που μπορεί να περιορίσει την αξονική κίνηση της βιδωτής ράβδου.

Οδηγίες εγκατάστασης για ρουλεμάν με σφαιρικές βίδες: Χρησιμοποιώντας το χιτώνιο εγκατάστασης, η διάμετρος του χιτωνίου είναι ίδια με τον εσωτερικό δακτύλιο του ρουλεμάν και το υλικό μπορεί να είναι αλουμίνιο ή χάλκινο χιτώνιο για να πιέσετε τον εσωτερικό δακτύλιο. Εάν η ανοχή είναι σφιχτή ή η εφαρμογή παρεμβολής είναι σφιχτή, το ρουλεμάν πρέπει να θερμανθεί.Προσέξτε να παρατηρήσετε τη γωνία επαφής του βέλους ή του στοιχείου κύλισης μέσα στο ρουλεμάν στην πλήρη θέση του.Γενικά, συνδυάζεται πλάτη με πλάτη ή πρόσωπο με πρόσωπο και τέλος βιδώνει το παξιμάδι ασφάλισης.Οι ανιχνευτές αντανακλαστήρα χρησιμοποιούνται γενικά για την τοποθέτηση των ρουλεμάν.

Χαρακτηριστικά:

Η σφαιρική βίδα έχει πολλά εξαιρετικά χαρακτηριστικά.Έχει υψηλή απόδοση με πάνω από 90% εξοπλισμό δοκιμών και διαδικασία ποιοτικού ελέγχου.Λόγω της ανώτερης ποιότητας επιφάνειας και του αυστηρού μεγέθους της μπάλας, έχει χαμηλή άνοδο θερμοκρασίας.Με μικρή άνοδο της θερμοκρασίας και μέτρα όπως η προσύσφιξη και η εξάλειψη του διάκενου, επιτυγχάνει υψηλή ακρίβεια.Μπορεί να επιτευχθεί υψηλή ταχύτητα, καθώς επιτρέπει στο μηχάνημα να λειτουργεί αξιόπιστα πάνω από 60M/min και η βίδα και το παξιμάδι επεξεργάζονται με εξαιρετικά υλικά.Δεν υπάρχει ιξώδης τριβή μεταξύ της βίδας και του παξιμαδιού, γεγονός που διασφαλίζει τη διατήρηση της ακρίβειας επαναφοράς.Στο άκρο του παξιμαδιού έχει σχεδιαστεί ειδική συσκευή προστασίας από τη σκόνη και απαιτεί γενική συντήρηση.Μέσω αυστηρού ελέγχου του υλικού και της σκληρότητας της επιφάνειας HRC62 της βίδας (ανθρακοχάλυβας) και του παξιμαδιού (κράμα χάλυβα), η σφαιρική βίδα έχει μεγάλη διάρκεια ζωής.

Τεχνικές παράμετροι:

Εφαρμογές:

Η χρήση σφαιρικών βιδών χρησιμοποιείται ευρέως σε πολλές βιομηχανίες:

Βιομηχανικά μηχανήματα: κέντρο κατεργασίας CNC, τόρνος CNC, κρεβάτι CNC, μηχανή κοπής καλωδίων CIC, μηχανή διάτρησης CNC, μηχανή φρεζαρίσματος σκελετών, εξοπλισμός επεξεργασίας λέιζερ, μηχανή σήμανσης, μηχανή χάραξης CNC, μηχανή έλξης μηχανή συσκευασίας IC, μηχανή κατεργασίας εκκένωσης CIC, λείανση CWC μηχανή, μηχανήματα γυαλιού, μηχανήματα κλωστοϋφαντουργίας, μηχανήματα επεξεργασίας ξύλου, μηχανήματα εκτύπωσης και συσκευασίας, μηχανήματα πετρελαίου, μηχανήματα μεταλλουργίας, μηχανήματα καπνού.

Ηλεκτρονικά Μηχανήματα: Ρομποτικός βραχίονας, μηχανήματα δοκιμών, εξοπλισμός μέτρησης, πλατφόρμα XY, ιατρικός εξοπλισμός, εξοπλισμός αυτοματισμού εργοστασίων.

Μηχανήματα μετάδοσης: Εξοπλισμός θερμικής επεξεργασίας μετάλλων, εξοπλισμός πυρηνικής αντίδρασης, ενεργοποιητές.

Αεροδιαστημική βιομηχανία: ενεργοποιητής πτερυγίων αεροσκαφών, ενεργοποιητής καθισμάτων, εξοπλισμός εγκατάστασης αεροδρομίου, ενεργοποιητής κεραίας ραδιοφώνου, έλεγχος θυρών και παραθύρων, έλεγχος ιατρικού κρεβατιού, εξοπλισμός χώρων στάθμευσης.

Προσαρμογή:

• Χαμηλό θόρυβο και αντοχή:Οι οδηγοί γραμμικής κίνησης μας διαθέτουν ιδιότητες χαμηλού θορύβου και αντοχής, δίνοντάς σας μια πιο αθόρυβη και μακροχρόνια λύση κίνησης.
• Μήκος:Οι οδηγοί μας μπορούν να φτάσουν τα 10 μέτρα σε μήκος, παρέχοντάς σας το ακριβές μέγεθος που χρειάζεστε για την εφαρμογή σας.
• Δομή:Οι οδηγοί μας αποτελούνται από άξονες, βιδωτά παξιμάδια και ρουλεμάν, δίνοντάς σας μια στιβαρή και αξιόπιστη λύση κίνησης.
• Δομή βιδωτής μπάλας:Η σφαιρική βίδα, η βίδα ρουλεμάν και οι κυλινδρικές σφαιρικές βίδες σας παρέχουν δυνατότητες υψηλής ταχύτητας και βαρέως φορτίου.
• Διάμετρος:Οι οδηγοί μας διατίθενται σε διαμέτρους που κυμαίνονται από 12-50 mm, παρέχοντάς σας το ακριβές μέγεθος που χρειάζεστε για την εφαρμογή σας.

Συσκευασία και αποστολή:

Οι οδηγοί γραμμικής κίνησης συσκευάζονται με ασφάλεια και αποστέλλονται με το κατάλληλο υλικό συσκευασίας για την προστασία του προϊόντος από ζημιά κατά τη μεταφορά.Όλα τα αντικείμενα ελέγχονται προσεκτικά πριν συσκευαστούν και αποσταλούν.

Για να διασφαλιστεί η ασφαλής παράδοση, οι οδηγοί γραμμικής κίνησης είναι τυλιγμένοι με φυσαλίδες προκειμένου να προστατεύονται από τυχόν ζημιές που προκύπτουν κατά τη μεταφορά.Για μεγαλύτερα αντικείμενα, τοποθετούνται επίσης σε χάρτινο κουτί και σφραγίζονται με ταινία συσκευασίας.

Πριν από την αποστολή, οι οδηγοί γραμμικής κίνησης ελέγχονται για τυχόν ελαττώματα ή ελαττώματα.Εάν εντοπιστούν, αντικαθίστανται ή επισκευάζονται αμέσως πριν αποσταλούν.
