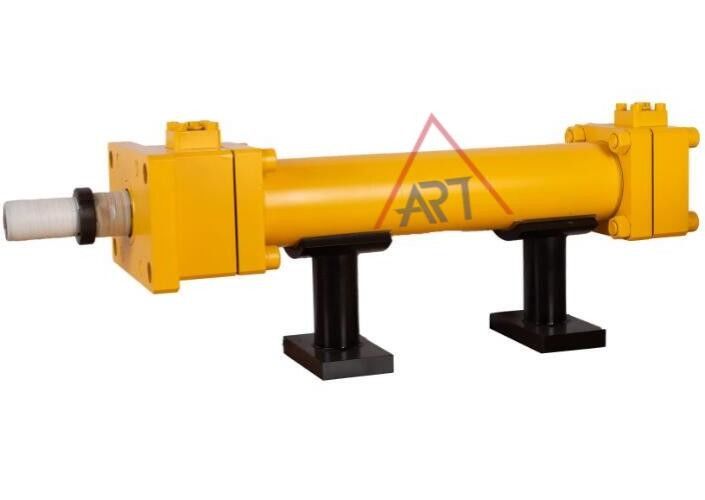

Τεσσάρων ράβδων σχεδίου μεταβλητότητας εφαρμοσμένης μηχανικής υδραυλική πίεση εργασίας κυλίνδρων υψηλότερη 160 Kgf/Cm ²

Χαρακτηριστικό γνώρισμα
1). Συμμόρφωση με το ISO-6020/2 προδιαγραφών.
2). Η υψηλότερη πίεση εργασίας είναι 160 kgf/cm ²
3). Σχέδιο τέσσερις-ράβδων, μεταβλητότητα. Εύκολη συντήρηση, αυστηρός έλεγχος της κατεργασίας της ακρίβειας και της χαμηλής υψηλής ζωής τριβής και.
4). Οι εξωτερικές διαστάσεις είναι συμβατές με τα προϊόντα HMI της επιχείρησης του Parker μέσα στις ΗΠΑ.
5). Ποικιλία των τύπων εγκαταστάσεων για τους πελάτες για να επιλέξουν.
6). Μπορέστε να χρησιμοποιηθείτε στον εξοπλισμό εφαρμοσμένης μηχανικής, όπως ο χάλυβας, η μεταλλουργία, τα σκάφη και άλλα μηχανήματα.
7). Compatibled με τους κυλίνδρους πετρελαίου στο συσκευαστή.

Εγκατάσταση

Σύμβολο	Όνομα	Σχέδιο	Σύμβολο	Όνομα	Σχέδιο
SD	Βασικός		TC	Ενδιάμεσο trunnion
FA	Φλάντζα ράβδων		TA	Επικεφαλής trunnion
ΦΒ	Επικεφαλής φλάντζα		Ασβέστιο	Clevis
Λα	Πόδι		CB	Διπλό clevis
Λίβρα	Γωνίες τελών

Ρύθμιση και δοκιμή του υδραυλικού κυλίνδρου

Κατ' αρχάς, μειώστε την πίεση εργασίας μέσα στον κύλινδρο γύρω από (0.5-1) MPA. Κατόπιν, κάνετε τη ράβδο εμβόλων να εκτελέσει την εναλλασσόμενη κίνηση και να ανοίξει το βούλωμα εξάτμισης για την εξάτμιση.

Η μέθοδος είναι η ακόλουθη:

Όταν το έμβολο φθάνει στο τέλος του κτυπήματός του, ανοίξτε το βούλωμα εξάτμισης αυτή τη στιγμή όταν αυξάνεται η πίεση, και το κλείστε αμέσως προτού να αρχίσει η επιστροφή. Κατά τη διάρκεια της διαδικασίας εξάτμισης, μπορείτε να ακούσετε έναν hissing ήχο, που ακολουθείται από την απαλλαγή του άσπρου και turbid foamy πετρελαίου. Όταν ο αέρας απαλλάσσεται εντελώς, το πετρέλαιο που ψεκάζεται έξω θα είναι σαφές. Η πληρότητα εξάτμισης μπορεί να κριθεί με γυμνό μάτι.

Εάν ο υδραυλικός κύλινδρος είναι εξοπλισμένος με μια διευθετήσιμη αποθηκεύοντας συσκευή, και το έμβολο είναι στην κίνηση, θέστε αρχικά τη βαλβίδα ρυθμιστικών βαλβίδων σε μια θέση με ένα χαμηλότερο ποσοστό ροής, και έπειτα βαθμιαία ρυθμίστε το μέγεθος του λιμένα ρυθμιστικών βαλβίδων έως ότου καλύπτονται οι απαιτήσεις.

Εκτός από την εκτέλεση των ανωτέρω στόχων ρύθμισης, είναι απαραίτητο να ελέγξει για τη διαρροή πετρελαίου στα διάφορα σφραγίζοντας συστατικά και εάν τα μπουλόνια των συνδέοντας μερών είναι χαλαρά, προκειμένου να αποτραπούν τα ατυχήματα.

Με βάση τη χρήση του υδραυλικού κυλίνδρου, σχεδιάστε τους κανονικούς χρόνους επιθεώρησης και διατηρήστε τα αρχεία επιθεώρησης.

1. Ρύθμιση της συσκευής εξάτμισης:

2. Ρύθμιση της αποθήκευσης της συσκευής:

3. Επιθεώρηση των διάφορων μερών του υδραυλικού κυλίνδρου:

4. Κανονική επιθεώρηση:

Βήματα ευθυγράμμισης:

1.Turn locknut προς το μετρητή δεξιόστροφα με 1/4circle από το γαλλικό κλειδί.

2.Using δεκαεξαδικό. γαλλικό κλειδί για να ρυθμίσει τη βίδα Β thealignment:

1)δεξιόστροφα, η ταχύτητα ράβδων θα είναι επιβράδυνση

2)ο μετρητής δεξιόστροφα, ταχύτητα ράβδων θα είναι επάνω.

3.After ευθυγράμμιση, δεκαεξαδικό χρήσης. wrerch για να καθορίσει το thealignment screwB, και να σφίγξει έπειτα το καρύδι Γ thecushion για να αποτρέψει πιθανό

διαρροή από τη σφραγίδα Δ μαξιλαριών

4.Tighten locknut Α

Θέσεις λιμένων και μαξιλαριών

Τύπος SD	Τύπος Λα
Standard=A: λιμένας εισαγωγής Β: Θέση μαξιλαριών Δ: Θέση βαλβίδων αντεπιστροφής

π.χ.: έντυπο διάταξης για τη θέση hca70-Λα-γ-100x200-β-α

Θέση εισαγωγής port=B

Θέση Cushion=A

Μήκος μαξιλαριών

	Άντεξε (χιλ.)	Λ	λ
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Εάν η μετακίνηση ενός κυλίνδρου με τη φόρτωση είναι επάνω από 500mm/sec.,
• Εάν η κινούμενη ταχύτητα είναι υψηλότερη από 750mm/sec, οι εξωτερικές μειώνοντας βαλβίδες ταχύτητας πρέπει να χρησιμοποιηθούν

Η εφαρμογή όχι μόνο για τα μηχανικούς εργαλεία μηχανών παραγωγής και τον εξοπλισμό επεξεργασίας μετάλλων, αλλά και μπορεί να χρησιμοποιηθεί ευρέως στους ενεργοποιητές του χάλυβα, του ελέγχου πυρηνικών σταθμών, των ανελκυστήρων επιβατών, κ.λπ.

Διευκρίνιση του αναγκαίου υλικού διατάζοντας

(1) Ν: NBR

(2) Β: F≤200℃

Εργοστάσιο:

FAQ
Q1: Είστε κατασκευαστής ή εμπορική επιχείρηση;
Έχουμε το εργοστάσιό μας, έτσι μπορούμε να παρέχουμε την καλύτερη τιμή επίσης η πρώτη υπηρεσία.


Q2: Δέχεστε την προσαρμογή ή τα μεταβλητά προϊόντα;
Ναι, μπορούμε να προσαρμόσουμε τα προϊόντα ως πελάτες που απαιτούνται.


Q3: Ποιο είναι MOQ σας;
MOQ εξαρτάται από τις ανάγκες πελατών μας. Εκτός αυτού, χαιρετίζουμε τη δοκιμαστική διαταγή πριν από τη μαζική παραγωγή.


Q4: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Κανονικά, ο χρόνος παράδοσης είναι 7 ημέρες εάν έχουμε το απόθεμα. Εάν δεν έχουμε το απόθεμα, χρειάζεται 15-30 εργάσιμες ημέρες. Και εξαρτάται επίσης από την ποσότητα και τις απαιτήσεις των προϊόντων.


Q5: Ποιοι είναι οι όροι πληρωμής σας;
T/T. Εάν έχετε οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
