Υπολογισμός της θεωρητικής δύναμης εξόδου
Πιέστε F1=A1XP1X B
PulI F2=A2XP2X B
A1 : πιεσμένη περιοχή ώθησης (cm~)A1=nD/4=0,785D
A2: τραβήξτε την πιεσμένη περιοχή της πλευράς (cm~A2=n(Dd)/4=0,785(Dd
D: διάμετρος εμβόλου (cm)
d: διάμετρος ράβδου (cm)
P1: πίεση εισόδου για ώθηση προς τα εμπρός (kgf/cm~)
P2 : πίεση εισόδου για το τράβηγμα προς τα πίσω (kf/cm~) : λόγος φορτίου
Σημείωση: 1. η πρακτική δύναμη εξόδου ενός κυλίνδρου είναι μικρότερη από τη θεωρητική δύναμη.
2. Όταν ένας κύλινδρος κινείται τακτικά, ο λόγος φορτίου συνήθως επιλέγεται ως 0,8, διαφορετικά χρησιμοποιείται 0,6.
Παράδειγμα: υποθέστε ότι η δύναμη εξόδου είναι 1000 kgs και η πίεση εργασίας είναι 70kgf/cm Ποια είναι η κατάλληλη οπή του κυλίνδρου;
δύναμη εξόδου F=1000kg
πίεση εργασίας P=70kgf/cm
αναλογία φορτίου Β=08
F,=A,XPXB
A,=F,/(P,XB)=1000/(70X0,8)=17,86cm
A=nD/4=0785D
άρα..Δ'=17,86/0,785=22,75εκ
D=/22,75=4,8cm=48mm
το κατάλληλο μέγεθος οπής είναι 50mm
Χαρακτηριστικά:
1. Το σήμα της εγγύτητας ανιχνεύεται με μαγνητική αίσθηση μεταξύ μιας εγγύτητας στην επιφάνεια ενός σωλήνα και ενός μαγνήτη ενσωματωμένου στο έμβολο.
2. Η θέση του σήματος εγγύτητας καθορίζεται από τη θέση εγγύτητας που βρίσκεται στην επιφάνεια του κυλινδρικού σωλήνα.
3. Το Proximity μπορεί να ρυθμιστεί και να ευθυγραμμιστεί εύκολα που εξοικονομεί χρόνο στο σχεδιασμό και τη συναρμολόγηση.
4. Οι εξωτερικές διαστάσεις των επαγωγικών κυλίνδρων MGHC είναι ίδιες με τους κυλίνδρους σύνδεσης HC.
Θέσεις λιμανιού και ushion
| Τύπος SD |
τύπου LA |
|
Standard=A:θυρίδα εισόδου B:Θέση μαξιλαριού D:Έλεγχος θέσης βαλβίδας
|
|
π.χ.: φόρμα παραγγελίας για τη θέση HCA70-LA-C-100X200-BBA
Θύρα εισόδου=Β θέση
Μαξιλάρι=Μια θέση
Μήκος μαξιλαριού
|
Διάτρηση (mm) |
μεγάλο |
μεγάλο |
| 32--63 |
20 |
10 |
| 80--160 |
25 |
15 |
| 180--224 |
30 |
27 |
| 250 |
35 |
32 |
- Εάν η κίνηση ενός κυλίνδρου με φόρτιση είναι μεγαλύτερη από 500 mm/sec.,
- Εάν η ταχύτητα κίνησης είναι μεγαλύτερη από 750 mm/sec, θα πρέπει να χρησιμοποιηθούν εξωτερικές βαλβίδες μείωσης ταχύτητας
Η εφαρμογήόχι μόνο για την παραγωγή μηχανικών εργαλειομηχανών και εξοπλισμό επεξεργασίας μετάλλων, αλλά μπορεί επίσης να χρησιμοποιηθεί ευρέως σε ενεργοποιητές χάλυβα, έλεγχο πυρηνικών σταθμών ηλεκτροπαραγωγής, ανελκυστήρες επιβατών κ.λπ.
| Τύπος |
Σύμβολο |
Σχέδιο |
με το Bellow |
Απόδειξη θερμότητας |
Διάτρηση (mm) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| Διπλής ενέργειας |
HCA |
|
HCA-H |
HCA-J |
| Διπλή ράβδος |
HCC |
|
HCC-H |
HCC-J |
| Διπλές ράβδοι με ευθυγράμμιση |
HCD |
|
HCD-H |
HCD-J |
HC2--ΕΝΑ--70-- --SD--ντο--100--200 ST-- -- -- -- -- --
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

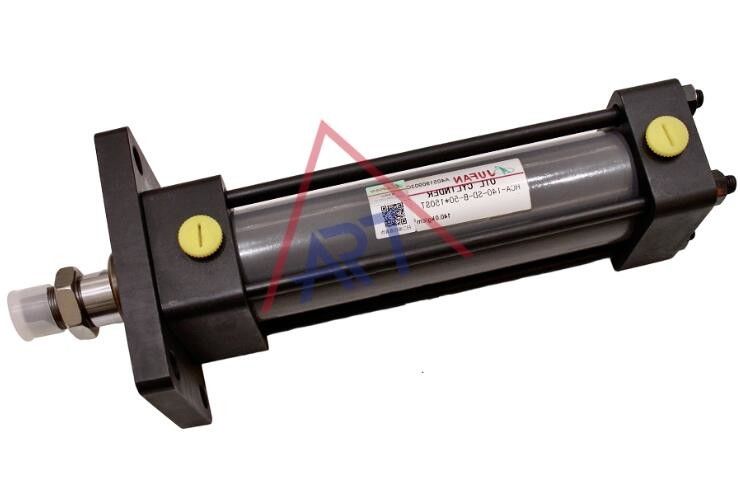

| HC2: Υδραυλικοί κύλινδροι δεσίματος |
| 1) Τύπος |
Α: διπλασιάζοντας την υποκριτική
Γ: διπλές ράβδοι
D: διπλές ράβδοι με ευθυγράμμιση διαδρομής
|
| 2) Πίεση εργασίας |
70:70 kgf/cm²
140:140 kgf/cm²
|
| 3) Κενό απόδοση: (τυπική χρήση) |
Η: με παρακάτω
J: με αντοχή στη θερμότητα/διάβρωση (η υψηλότερη θερμοκρασία είναι 200℃) |
| 4)Τύπος τοποθέτησης |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5)Μέγεθος ράβδου |
Γ: Γ τάξη Β: Β τάξη
σημείωση: 1 standard: ράβδος κλάσης HC-70+C
2.Standard: HC-140+B class rod
3. Προσδιορίστε πότε ράβδος κατηγορίας HC-70+B ή ράβδος κατηγορίας HC-140+C
|
| 6) Διάτρηση (mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7) Εγκεφαλικό επεισόδιο (mm) |
Max.stroke=Μέγιστο μήκος διαδρομής-Ελάχ. διάρκεια εγκεφαλικού επεισοδίου |
| 8) Κενό μαξιλαριού: |
χωρίς μαξιλάρι
Β: Μαξιλάρι στα δύο άκρα
R: Μαξιλάρι στο κάλυμμα της ράβδου
H: Μαξιλάρι στο κάλυμμα της κεφαλής
|
| 9) Υποδοχές Υ |
Y: Σύνδεση
I: Συνδετήρας
|
| 10) Ευθυγράμμιση κτυπήματος |
μόνο ευθυγράμμιση προς τα εμπρός και ευθυγραμμισμένο μήκος < ή = μήκος διαδρομής
|
|
11) Θέση λιμένα
|
|
| 12) Θέση μαξιλαριού |
|
| 13) Κενό υλικό στεγανοποίησης λαδιού |
NBR (τυπική χρήση), 2: PU 3:FPM |
Καθορισμός του απαραίτητου υλικού κατά την παραγγελία
(1)N:NBR
(2)V:F≤200℃
| Οπή |
Χ |
| 32.40.50 |
1/3,5 x κτύπημα + 45 |
| 63.80.100 |
1/4Χ+55 |
| 125.150180.200 |
1/5 x κτύπημα + 65 |
| 224.250 |
1/6x εγκεφαλικό επεισόδιο + 80 |
Εργοστάσιο:
Πού χρησιμοποιούνται οι υδραυλικοί κύλινδροι;
Οι υδραυλικοί κύλινδροι είναι αρκετά ευέλικτα εξαρτήματα. Μπορείτε να τα βρείτε σε διάφορες εφαρμογές σε διαφορετικούς κλάδους.
Χρησιμοποιούνται συνήθως σε κατασκευαστικό εξοπλισμό όπως εκσκαφείς και μπουλντόζες για τη μετακίνηση βαρέων φορτίων. Παίζουν και αυτοί
κρίσιμο ρόλο στις διαδικασίες παραγωγής, όπως στις μηχανές σφράγισης μετάλλων και στον εξοπλισμό χύτευσης πλαστικών. Θα κανεις
εντοπίστε τα σε καθημερινά πράγματα, όπως φρένα αυτοκινήτου και καρέκλες γραφείου. Έτσι, είτε κατασκευάζετε, είτε κατασκευάζετε είτε απλά κάθεστε
το γραφείο σας, υπάρχει μεγάλη πιθανότητα να λειτουργεί ένας υδραυλικός κύλινδρος στα παρασκήνια!
Ποιοι είναι οι τρεις τύποι υδραυλικών κυλίνδρων;
Υπάρχουν τρεις κύριοι τύποι υδραυλικών κυλίνδρων, καθένας από τους οποίους έχει σχεδιαστεί για συγκεκριμένες εφαρμογές και συνθήκες λειτουργίας:
1.Υδραυλικός κύλινδρος μονής δράσης
- Λειτουργία:Σε έναν κύλινδρο μονής δράσης, το υδραυλικό υγρό συμπιέζεται μόνο στη μία πλευρά του εμβόλου, συνήθως για να επεκτείνει τη ράβδο του εμβόλου. Η κίνηση επιστροφής επιτυγχάνεται είτε με μια εξωτερική δύναμη, όπως η βαρύτητα ή ένα ελατήριο, όταν η πίεση απελευθερώνεται.
- Εφαρμογές:Αυτοί οι κύλινδροι χρησιμοποιούνται συνήθως σε εφαρμογές όπως γρύλοι, υδραυλικές πρέσες και συσκευές ανύψωσης όπου η δύναμη επιστροφής δεν είναι τόσο κρίσιμη ή μπορεί να παρέχεται από εξωτερικούς παράγοντες.
2.Υδραυλικός κύλινδρος διπλής δράσης
- Λειτουργία:Ένας κύλινδρος διπλής ενέργειας έχει δύο θύρες για το υδραυλικό υγρό: μία για την επέκταση της ράβδου του εμβόλου και μία για την ανάσυρσή της. Το υδραυλικό υγρό πιέζεται εναλλάξ και στις δύο πλευρές του εμβόλου, επιτρέποντας την ελεγχόμενη επέκταση και ανάσυρση.
- Εφαρμογές:Αυτά είναι πιο ευέλικτα και χρησιμοποιούνται σε ένα ευρύ φάσμα μηχανημάτων, συμπεριλαμβανομένου εξοπλισμού κατασκευών (π.χ. εκσκαφείς), βιομηχανικών μηχανημάτων και συστημάτων αυτοκινήτων, όπου απαιτείται ακριβής και συνεπής κίνηση και προς τις δύο κατευθύνσεις.
3.Τηλεσκοπικός Υδραυλικός Κύλινδρος
- Λειτουργία:Οι τηλεσκοπικοί κύλινδροι αποτελούνται από πολλαπλά στάδια ή χιτώνια που εκτείνονται διαδοχικά. Είναι συνήθως μονής δράσης, αλλά υπάρχουν και εκδοχές διπλής δράσης. Αυτοί οι κύλινδροι επιτρέπουν πολύ μεγαλύτερη διαδρομή από τους τυπικούς κυλίνδρους παρόμοιου συρόμενου μήκους.
- Εφαρμογές:Οι τηλεσκοπικοί κύλινδροι χρησιμοποιούνται συχνά σε εφαρμογές όπου ο χώρος είναι περιορισμένος αλλά απαιτείται μεγάλη διαδρομή, όπως σε ανατρεπόμενα φορτηγά, γερανούς και εξοπλισμό χειρισμού υλικών.
Κάθε τύπος υδραυλικού κυλίνδρου έχει τα μοναδικά του πλεονεκτήματα, καθιστώντας τον κατάλληλο για διαφορετικές βιομηχανικές και μηχανικές εφαρμογές.
Οι υδραυλικές βαλβίδες είναι απαραίτητα εξαρτήματα σε υδραυλικά συστήματα, που χρησιμοποιούνται για τον έλεγχο της ροής και της κατεύθυνσης του υδραυλικού υγρού. Η κατανόηση του τρόπου λειτουργίας τους περιλαμβάνει τη γνώση των διαφορετικών τύπων υδραυλικών βαλβίδων, των εξαρτημάτων τους και των αρχών λειτουργίας τους. Ακολουθεί μια λεπτομερής επισκόπηση:
Τύποι υδραυλικών βαλβίδων
-
Βαλβίδες ελέγχου κατεύθυνσης:
- Ελέγξτε την κατεύθυνση της ροής του υδραυλικού υγρού μέσα στο σύστημα.
- Οι τύποι περιλαμβάνουν:
- Βαλβίδες καρούλι:Χρησιμοποιήστε ένα καρούλι για να κατευθύνετε τη ροή υγρού μεταξύ διαφορετικών θυρών.
- Βαλβίδες Poppet:Χρησιμοποιήστε ένα poppet για να ανοίξετε ή να κλείσετε διαδρομές ροής.
-
Βαλβίδες ελέγχου πίεσης:
- Ρυθμίστε την πίεση μέσα στο υδραυλικό σύστημα.
- Οι τύποι περιλαμβάνουν:
- Βαλβίδες ανακούφισης:Προστατέψτε το σύστημα από υπερβολική πίεση εκτρέποντας το υγρό όταν η πίεση υπερβαίνει ένα καθορισμένο όριο.
- Βαλβίδες μείωσης:Διατηρήστε μειωμένη πίεση σε ένα μέρος του συστήματος.
- Βαλβίδες ακολουθίας:Βεβαιωθείτε ότι οι λειτουργίες πραγματοποιούνται με συγκεκριμένη σειρά, διατηρώντας μια καθορισμένη πίεση πριν επιτρέψετε τη ροή του υγρού σε άλλο μέρος του συστήματος.
-
Βαλβίδες ελέγχου ροής:
- Ρυθμίστε τον ρυθμό ροής του υδραυλικού υγρού για να ελέγξετε την ταχύτητα των ενεργοποιητών.
- Οι τύποι περιλαμβάνουν:
- Βαλβίδες γκαζιού:Χειροκίνητα ρυθμιζόμενα στόμια.
- Βαλβίδες αντιστάθμισης πίεσης:Διατηρήστε σταθερή ροή ανεξάρτητα από τις διακυμάνσεις της πίεσης.
Εξαρτήματα Υδραυλικών Βαλβίδων
-
Σώμα:
- Το κύριο περίβλημα που περιέχει όλα τα εσωτερικά εξαρτήματα και παρέχει τις διαδρομές ροής για το υδραυλικό υγρό.
-
Καρούλι ή Poppet:
- Το κινητό στοιχείο μέσα στη βαλβίδα που κατευθύνει τη ροή του υγρού. Η θέση του πηνίου ή του poppet καθορίζει ποιες θύρες είναι συνδεδεμένες ή μπλοκαρισμένες.
-
Ενεργοποιητής:
- Μηχανισμός που κινεί την μπομπίνα ή το πηνίο. Οι ενεργοποιητές μπορεί να είναι:
- Εγχειρίδιο:Μοχλός ή χειροτροχός.
- Σωληνοειδής:Ηλεκτροκίνητα.
- Υδραυλικός:Η πίεση πιλότου χρησιμοποιείται για την κίνηση του καρουλιού.
- Πνευματικός:Πίεση αέρα που χρησιμοποιείται για την κίνηση του καρουλιού.
-
Πηγές:
Χρησιμοποιείται για να επαναφέρει το καρούλι ή το πηνίο στην προεπιλεγμένη θέση όταν δεν εφαρμόζεται δύναμη ενεργοποίησης.
-
Λιμένες:
Συνδέσεις για υδραυλικές γραμμές. Τυπικά επισημαίνονται ως P (Πίεση), T (Tank), A και B (Θύρες ενεργοποιητή) κ.λπ.
Λειτουργικές Αρχές
-
Έλεγχος κατεύθυνσης:
Η θέση του καρουλιού ή του πηνίου μέσα στο σώμα της βαλβίδας καθορίζει τη διαδρομή ροής του υδραυλικού υγρού. Σε μια τυπική βαλβίδα καρούλι, το καρούλι ολισθαίνει εμπρός και πίσω, ανοίγοντας και κλείνοντας διαδρομές ροής μεταξύ των θυρών. κλείστε τη διαδρομή ροής.
-
Έλεγχος πίεσης:
-Οι βαλβίδες ελέγχου πίεσης χρησιμοποιούν μηχανισμό με ελατήριο για τη διατήρηση ή τον περιορισμό της πίεσης. -Σε μια ανακουφιστική βαλβίδα, όταν η πίεση του συστήματος υπερβαίνει τη ρύθμιση του ελατηρίου, η βαλβίδα ανοίγει για να εκτρέψει το υγρό και να μειώσει την πίεση. -Σε μια βαλβίδα μείωσης, η βαλβίδα διατηρεί χαμηλότερη πίεση εξόδου ανοίγοντας για να μειώσει την πίεση όταν η έξοδος υπερβαίνει την καθορισμένη τιμή.
-
Έλεγχος ροής:
-Οι βαλβίδες ελέγχου ροής προσαρμόζουν το μέγεθος της διόδου ροής για να ρυθμίσουν τον ρυθμό ροής. -Σε μια βαλβίδα πεταλούδας, το μέγεθος του στομίου ρυθμίζεται χειροκίνητα για τον έλεγχο της ροής -Σε μια βαλβίδα αντιστάθμισης πίεσης, ένας μηχανισμός αντιστάθμισης προσαρμόζει το μέγεθος του στομίου για να διατηρεί σταθερό ρυθμό ροής παρά τις αλλαγές πίεσης.
Παραδείγματα λειτουργίας υδραυλικής βαλβίδας
-
Λειτουργία ανακουφιστικής βαλβίδας:
-Όταν η πίεση του συστήματος φτάσει στο σημείο ρύθμισης της ανακουφιστικής βαλβίδας, η βαλβίδα ανοίγει για να επιτρέψει στο υγρό να ρέει στη δεξαμενή, αποτρέποντας την υπερβολική συσσώρευση πίεσης.
-
Λειτουργία βαλβίδας ελέγχου κατεύθυνσης:
-Σε μια βαλβίδα καρούλι 4 κατευθύνσεων, 3 θέσεων, η κεντρική θέση μπορεί να μπλοκάρει όλες τις θύρες, ενώ η μετατόπιση της μπομπίνας στη μία πλευρά συνδέει τη θύρα της αντλίας σε μια θύρα ενεργοποιητή και τη θύρα της δεξαμενής στην άλλη θύρα ενεργοποιητή, ελέγχοντας την κατεύθυνση ένας ενεργοποιητής.
-
Λειτουργία βαλβίδας ελέγχου ροής:
-Μια βελονοβαλβίδα, όταν ρυθμίζεται, αλλάζει το μέγεθος του στομίου, ελέγχοντας τον ρυθμό ροής σε έναν ενεργοποιητή, ελέγχοντας έτσι την ταχύτητά του.
Συντήρηση και αντιμετώπιση προβλημάτων
-
Τακτικός έλεγχος:
-Ελέγξτε για διαρροές, φθορά και σωστή λειτουργία. -Επιθεωρήστε τις τσιμούχες και αντικαταστήστε τις εάν χρειάζεται.
-
Καθαριότητα:
-Βεβαιωθείτε ότι το υδραυλικό υγρό και τα εξαρτήματα είναι απαλλαγμένα από μόλυνση για να αποτρέψετε το κόλλημα ή τη δυσλειτουργία της βαλβίδας.
-
Σωστή προσαρμογή:
-Βεβαιωθείτε ότι οι ρυθμίσεις πίεσης έχουν προσαρμοστεί σωστά σύμφωνα με τις απαιτήσεις του συστήματος. -Ελέγχετε και προσαρμόζετε τακτικά τις ρυθμίσεις ροής για να διατηρείτε τις επιθυμητές ταχύτητες ενεργοποιητή.
Οι υδραυλικές βαλβίδες είναι κρίσιμες για τον ακριβή έλεγχο των υδραυλικών συστημάτων και η κατανόηση της λειτουργίας τους είναι το κλειδί για τη διατήρηση αποτελεσματικών και αξιόπιστων υδραυλικών μηχανημάτων.
